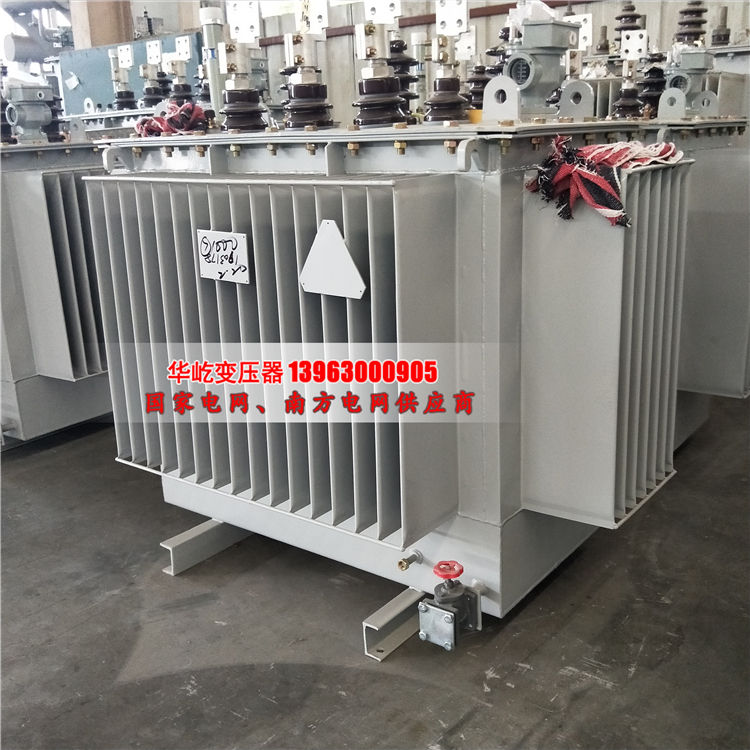

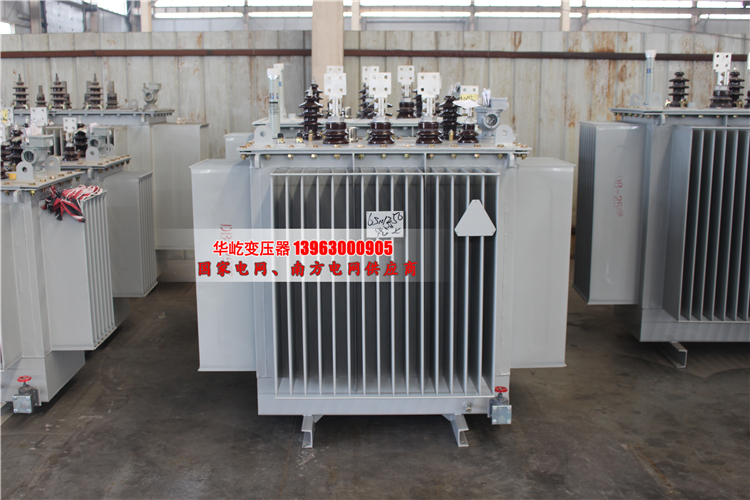

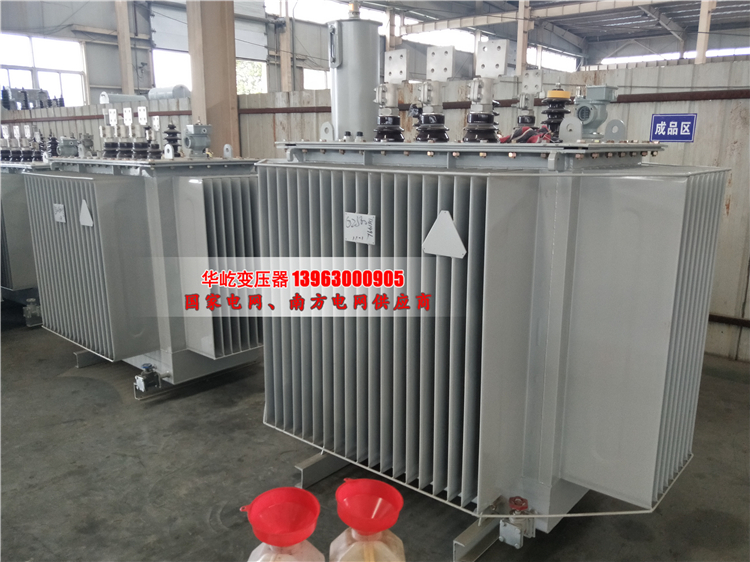

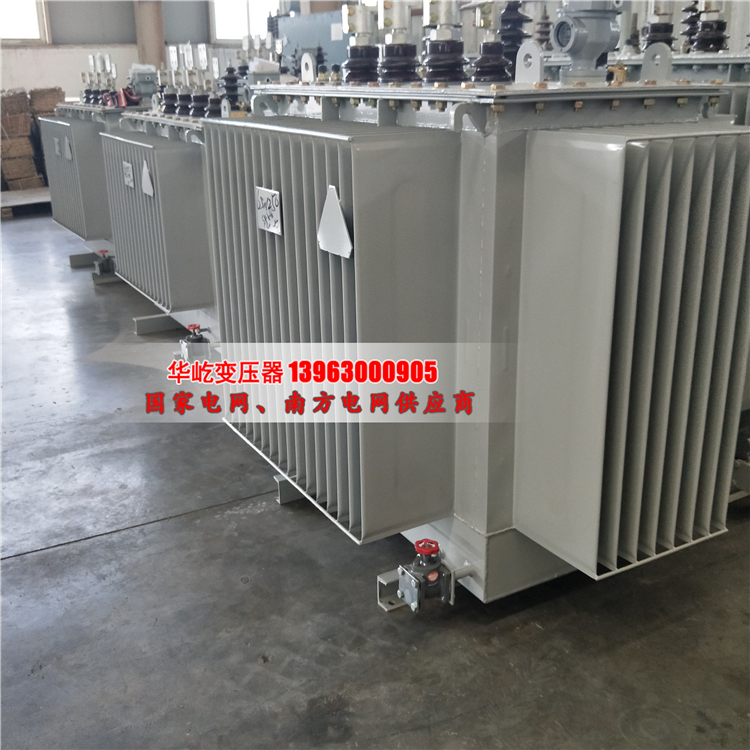

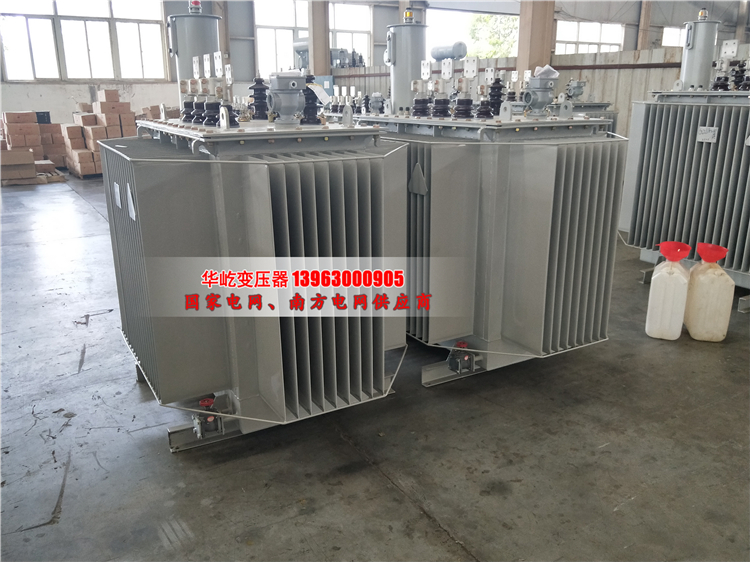

哈尔滨S11-2500/10油浸式变压器

　　S11-2500/10油浸式变压器结构及特点：　　铁心:全部采用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁心为多级阶梯形，三接缝或五接缝，空损低、噪音小:卷铁心用专用设备直接卷绕而成，无接缝、无角重，减少了磁阻，空损低;非晶合金变压器铁心采用美国联信公司生产的材料，与传统硅钢片相比，平均降低...

订购热线：0635-8419998

华屹产品简介

　　S11-2500/10油浸式变压器结构及特点：

　　铁心:全部采用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁心为多级阶梯形，三接缝或五接缝，空损低、噪音小:卷铁心用专用设备直接卷绕而成，无接缝、无角重，减少了磁阻，空损低;非晶合金变压器铁心采用美国联信公司生产的材料，与传统硅钢片相比，平均降低空损72%，空载电流50%。

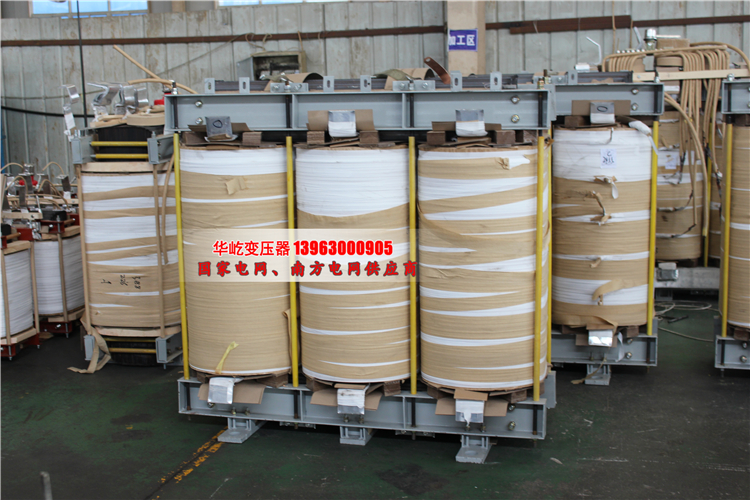

　　线圈:采用优质QQ缩醒漆包圆铜线，无氧铜杆拉制的扁铜钱或铜结绕制而成，其形式有圆筒式、连续式、新型螺旋式、分裂式等，具有足够的电气强度、机械强度和散热能力。

　　油箱:采用优质钢板焊接而成，有椭圆型、矩型等结构，散热元件采用片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外表面经酸洗、磷化处理后，进行三底一面油漆暇涂，既抗腐蚀又美观大方。

　　S11-2500/10油浸式变压器执行标准：

　　IEC60076-1:1993 电力变压器

　　GB1094.1-1996 电力变压器

　　GB6451-2008 油浸式电力变压器技术参数和要求

　　JBIT10088一2004 6kV~500kV级电力变压器声级

　　S11-2500/10油浸式变压器及S11系列变压器技术参数：

　　S11-2500/10油浸式变压器技术参数如下表：

产品名称	s11-2500/10油浸式变压器	产品型号	S11-2500/10-0.4
品牌	溪河海	铁芯形状	E型
冷却形式	液/油浸式	绕组数目	三绕组
防潮方式	全密封式	冷却方式	油浸自冷(J)
电压比	10KV/0.4KV	额定容量	2500KVA
额定功率	50HZ	短路阻抗	4.5%
空载损耗	2.5KW	负载损耗	23.2KW
尺寸大小	2160mm1220mm1970mm	总重	5950KG
